Descrição

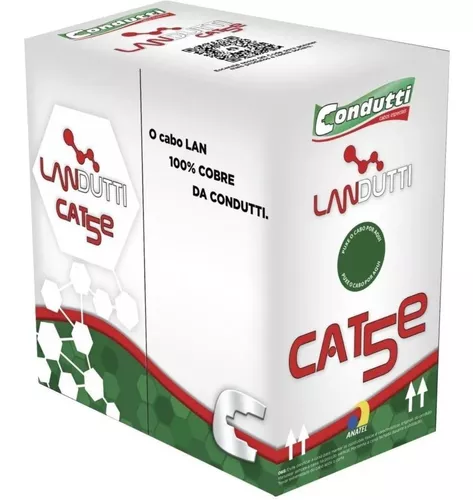

U/UTP CAT5E – 4 PARES – 24 AWG
Cabo para Certificação de Rede Estruturada
CARACTERÍSTICAS CONSTRUTIVAS
• Condutores: 100% cobre eletrolítico mole;
• Dimensional: 24AWG;
• Torção: Par a Par conforme os requisitos normativos;
• Isolação: PEAD especial,
• Capa: PVC 70o
C
• Dimensional sobre a Capa: 4,70mm ± 0,20mm
CARACTERÍSTICAS ELÉTRICAS
• Resistencia Elétrica dos Condutores: 9,38Ω/100m (máx).
• Desequilíbrio Resistivo: 2% (máx).
• Desequilíbrio Capacitivo: 1,6pF/m (máx).
• Capacitância Mútua: 55,8pF/m (máx).
• Resistência de Isolamento Mínimo: 5GΩ * km
Fabricado com condutores 100% COBRE, isolados em
polietileno especial e torcidos dentro dos padrões normativos
EIA/TIA 568B.2 o que garante a máxima qualidade para
transmissão de dados nas aplicações em Rede Estruturada
Horizontal e Vertical compatível com os protocolos Ethernet
100Base-T (100Mbps), GigabitEthernet 1000Base-T
(1Gbps). Capa em PVC 70°C anti-chama CMX, CM ou LSZH.
Também pode ser aplicado em CFTV (Analógico ou Digital)
proporcionando excelente qualidade de imagem nos sistemas
TVI, CVI e AHD para Vídeo Balum, Power Balum e Câmeras IP

TRANSMISSÃO
• Velocidade de Propagação: 68% ± 1%
• Impedância Caracteristica: 100Ω ± 15Ω.
• Atraso na Propagação: 570 @ 1 MHz / 540 @ 10 MHz / 530 @ 100 MHz ns/100m
• Desequilíbrio no Atraso de Propagação: 45ns/100m
